PEM-200H半導體測試成型取向電磁鐵
1、概述
1.1用途：PEM-200H鎧裝式電磁鐵用在材料成型取向,半導體測試,材料磁效等應用之中.
也可用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向等.
PEM-200H電磁鐵工作氣隙磁場是根據電磁感應原理，電流源對磁場線包供直流電流，并由導磁回路聚磁產生磁場，調節氣隙大小，改變極面直徑，調整工作電流均可改變工作氣隙磁感的大小。
1.2、特點
（1）PEM-200H電磁鐵設計為雙扼H型立式結構，具有視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便等特點。
（2）PEM-200H磁場工作磁極距離氣隙調節輕便靈活，極帽極柱設計為一體結構，螺紋連接、裝卸方便，極面直徑出廠為Ф200mm(其他可定制)，工作氣隙為60mm(其他可定制)。
（3）PEM-200H電磁鐵的工作氣隙調整結構，調節省力輕便。
（4）PEM-200H電磁鐵磁路部分全部采用純銅電磁線、優質電工純鐵、電磁線為H級絕緣180度高溫電磁線。
（5）磁路設計的H/B磁化曲線工作點設計合理（非飽和區、適當增大工作電流、磁場可以適當增大）。
（6）PEM-200H電磁鐵水路冷卻系統采用力田公司專利技術、水箱冷卻、散熱效率高。
（7）PEM-200H電磁鐵可選配磁極距離數字顯示系統、磁極距離調節方便準確。
2、主要技術參數
2.1、極面直徑：φ200mm
2.2、工作氣隙：0～60mm連續可調
2.3、磁感應強度：工作氣隙60mm時，H ≥ 1.1T
2.4、最大磁場：工作氣隙10mm時，H ≥2.2T
2.5、剩磁：氣隙10mm時，H ≤12mT
2.7、工作電流： DC 0～25A
2.9、冷卻方式：水冷（選配冷水機）
2.10、整體尺寸：700（W）×600（D）×900（H）
2.11、重 量：1600kg

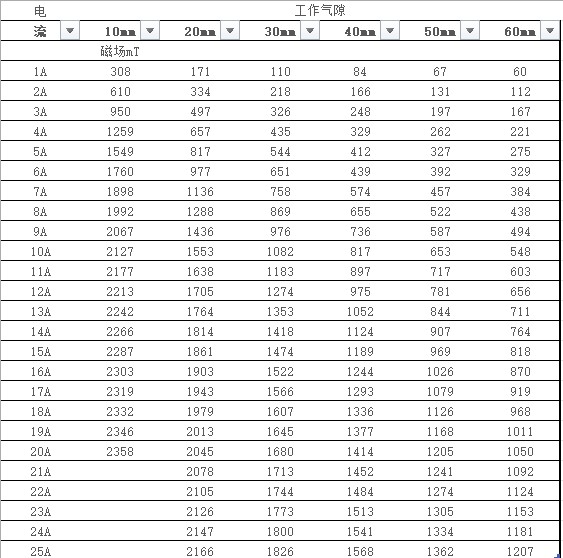

3.00. 磁場參考
